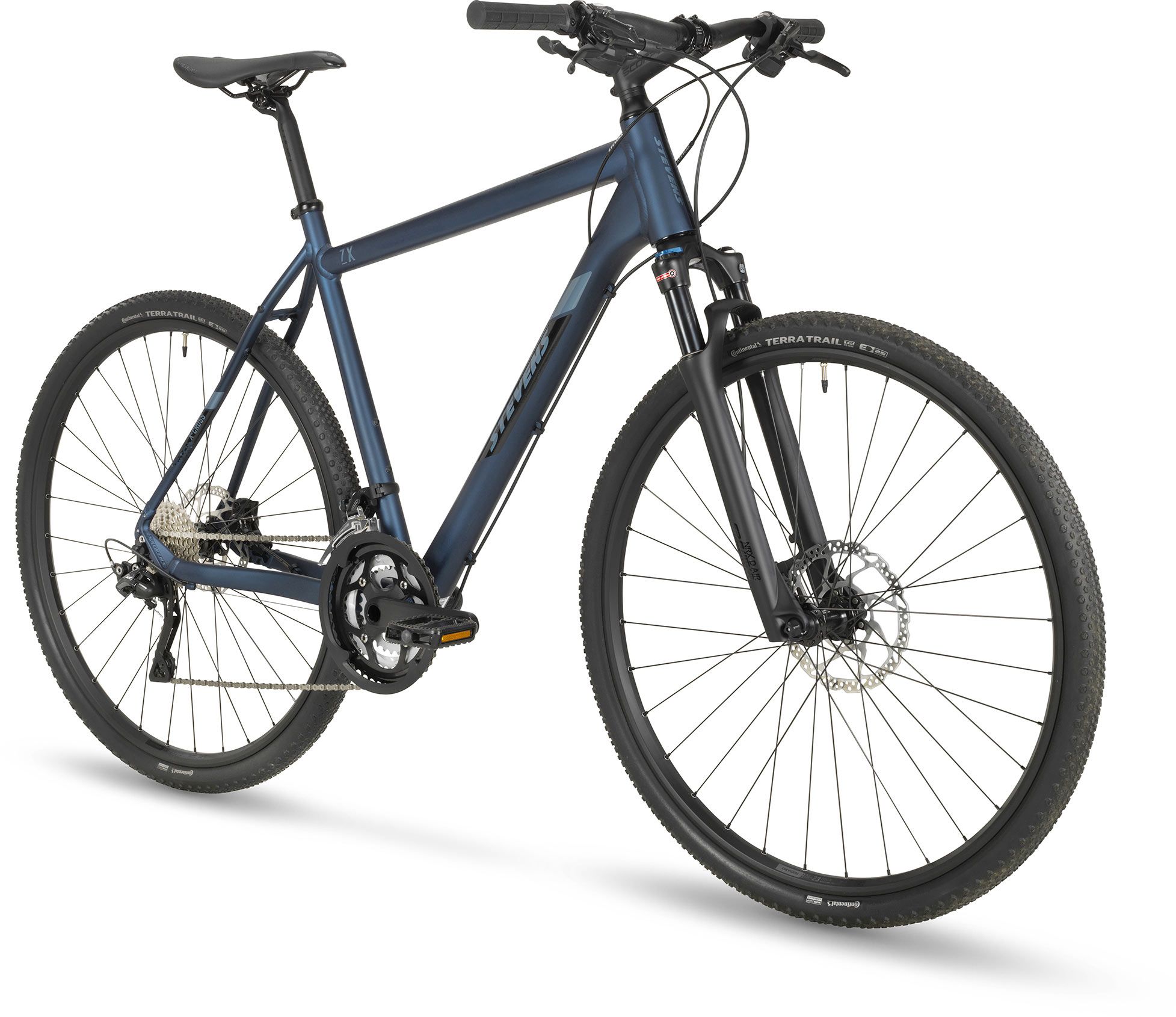

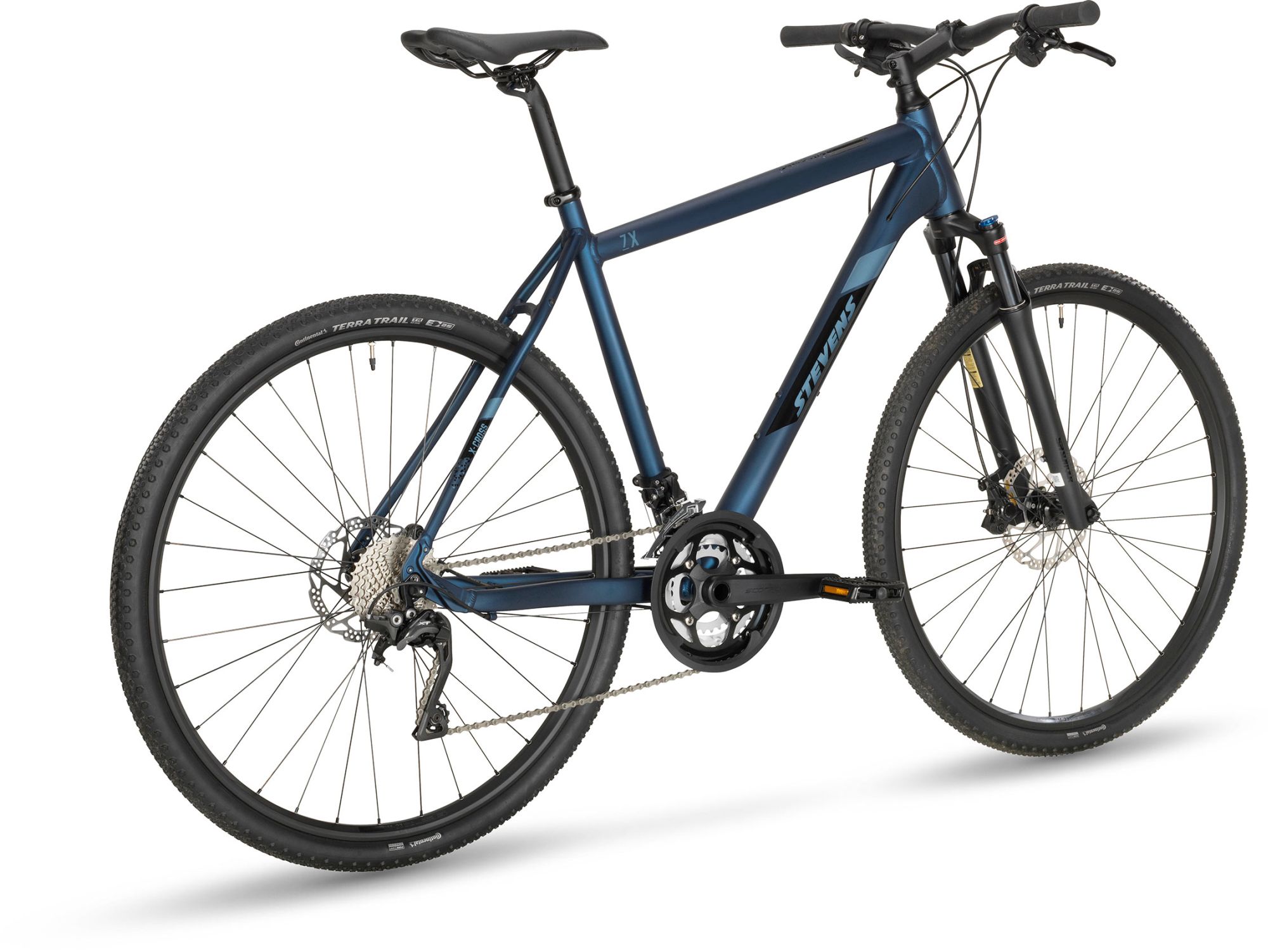

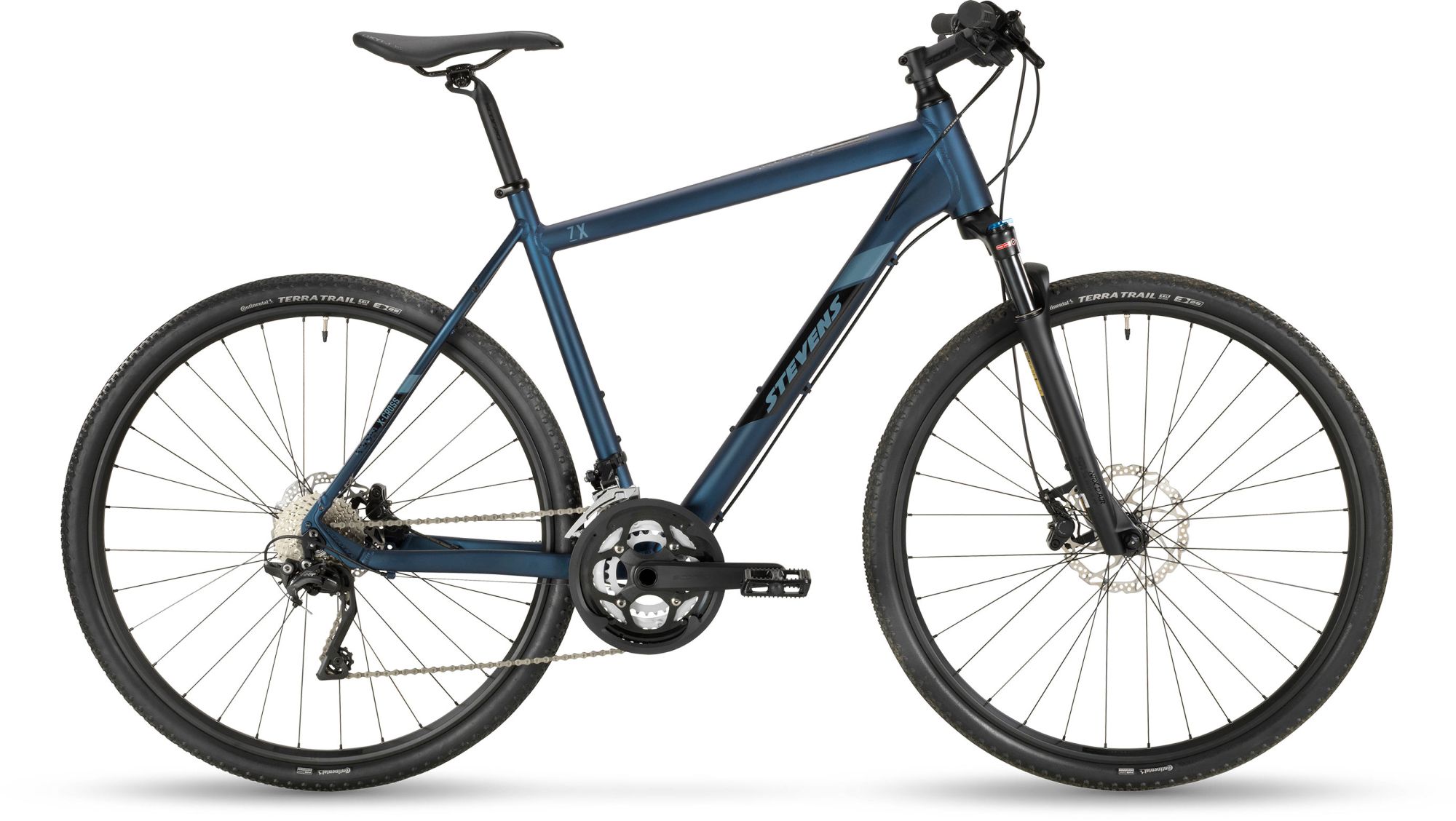

Popis STEVENS 7X GENT MODRÁ
CHASSIS
-
Rám - Aluminium SL 6061 TB
-
- O.L.D.: 135 mm
- Brake: IS disc
- BB: BSA 73 mm
- Front derailleur mount: clamp
- Cable routing: internal (shifting)/external (brake)
- Fender + rack mounts
-
Přední vidlice - SR Suntour NRX-D Air LO
-
- Travel: 63 mm
- Air suspension
- Lockout
- Tapered Steerer 1 1/8" - 1 1/2"
- O.L.D.: 100 mm
- Brake: postmount disc 6"
-
Hlavové složení - STEVENS AH Taper 1 1/8"-1 1/2"
-
- Upper bearing cup: ZS44/28.6
- Lower bearing cup: ZS55/40
-
Přední brzda - Shimano BR-M6000
-
- Hydraulic disc brake
-
Zadní brzda
- Shimano BR-M6000
-
- Hydraulic disc brake
-
Kotouč přední - Shimano SM-RT54
-
- Rotor size: 180 mm
- Center-Lock
-
Kotouč zadní
- Shimano SM-RT54
-
- Rotor size: 160 mm
- Center-Lock
POHON
-
Kliky - Oxygen Scorpo
-
- 48-38-28 T
- BB type: BSA 73 mm / 2-Piece
-
Přesmykač - Shimano Deore Trekking
-
- FD-T6000-H3L
- 3-speed
-
Přehazovačka - Shimano Deore XT Trekking Shadow
-
- RD-T8000-SGS
- 10-speed
- Total capacity: 47 T
-
Řetěz - Shimano CN-HG54
-
Kazeta - Shimano CS-HG500
-
- 10-speed
- Combination: 11-12-14-16-18-20-22-25-28-32 T
-
Pedály - ATB Alu Comp Reflex
KOLA
-
Zadní náboj - Shimano Deore XT
-
- FH-M8000
- Axle: QR10x135 mm
-
Přední náboj
- Shimano Deore XT
-
- HB-M8000
- Axle: QR9x100 mm
-
Ráfky - Oxygen RM-23 Disc
-
- ETRTO: 23 x 622
-
Pláště - Continental Terra Trail
-
- Tire size: 45-622
- Foldable
- PureGrip Compound
- ShieldWall System
COCKPIT
-
Řidítka - Oxygen Scorpo
-
- Width: 640 mm
- Backsweep: 9°
- Rise: 15 mm
- Clamp: 31.8 mm
-
Představec - Oxygen Scorpo
-
- Handlebar clamp: 31.8 mm
- Angle: 6°
-
Sedlo - Oxygen Havoc
-
Sedlovka - Oxygen Scorpo
-
- Length: 320 mm
- Diameter: 27.2 mm
- Insertion depth: min. 100 mm
-
Levá řadící páka - Shimano Deore
-
- SL-M6000
- 3-speed
-
Pravá řadící páka
- Shimano Deore
-
- SL-M6000
- 10-speed
-
Brzdové páky - Shimano BL-T6000
DATA
-
Hmotnost - 12.8 kg
-
Maximální zatížení
- 130 kg
-
Barva - Dark Navy
-
Velikost - G 48, 52, 55, 58, 61 cm
| Velikost rámu (cm) | 48 | 52 | 55 | 58 | 61 | Způsob měření | |
|---|---|---|---|---|---|---|---|
| Laufraddurchmesser vorne | 622 | 622 | 622 | 622 | 622 | ||
| Laufraddurchmesser hinten | 622 | 622 | 622 | 622 | 622 | ||
| Délka sedlové trubky | A1 | 615 | 623 | 645 | 669 | 689 | nominální |
| Délka sedlové trubky | A2 | 480 | 520 | 550 | 580 | 610 | od středu šlapání k hornímu okraji sedlové trubky |
| Délka sedlové trubky | A3 | 414 | 454 | 485 | 515 | 545 | od středu šlapání k napojení horní rámové trubky na sedlovou trubku |
| Délka horní rámové trubky | B | 545 | 551 | 565 | 580 | 588 | |
| Efektivní délka horní rámové trubky | C | 568 | 576 | 592 | 608 | 615 | od středu hlavové trubky do středu sedlovky/sedlové trubky |
| Úhel hlavové trubky (°) | D | 70,5 | 71 | 71,5 | 72 | 72 | |
| Úhel sedlové trubky (°) | E | 73 | 72,5 | 72,5 | 72 | 72 | |
| Rozvor | F | 1063 | 1061 | 1071 | 1076 | 1083 | |
| Délka řetězové vzpěry | G | 445 | 445 | 445 | 445 | 445 | |
| Výška hlavové trubky | H | 125 | 130 | 150 | 170 | 190 | |
| Vzdálenost středu od nábojů | I | 55 | 55 | 55 | 55 | 55 | vzdálenost náboje* |
| Výška středu od země | K | 300 | 300 | 300 | 300 | 300 | vzdálenost osy šlapacího středu od země* |
| Předsazení vidlice | L | 42 | 42 | 42 | 42 | 42 | |
| Vertikální rozdíl nejvyšší a nejnižší části rámu - sloping | M | 185 | 156 | 148 | 143 | 137 | Rozdíl sklonu horní rámové trubky od vodorovné osy kola |
| Výška nejnižší části rámu | O | 776 | 801 | 826 | 848 | 873 | od horní rámové trubky k zemi** |
| Oberrohrhöhe | O1 | 421 | 446 | 471 | 493 | 518 | * |
| Výška vidlice | P | 456 | 456 | 456 | 456 | 456 | od středu náboje ke konusu hlavového složení, včetně konusu* |
| Odstup mezi osou pedálu a předním kolem | Q | 624 | 622 | 631 | 637 | 644 | |
| Nominální dosah - Reach | R | 388 | 389 | 397 | 401 | 402 | Od středu řízení do středu horní rámové trubky horizontálně |
| Nominální výška - Stack | S | 588 | 595 | 615 | 637 | 655 | Od středu šlapání do středu horní rámové trubky vertikálně |
| Výška/Dosah (Stack/Reach) (1:x) | 1,52 | 1,53 | 1,55 | 1,59 | 1,63 | Poměr Výška/Dosah | |
| Průměr sedlovky | 27,2 | 27,2 | 27,2 | 27,2 | 27,2 | ||
| Délka představce | 90 | 100 | 100 | 110 | 120 | střed-střed | |
| Úhel představce (°) | 6 | 6 | 6 | 6 | 6 | ||
| Průměr řídítek | 31,8 | 31,8 | 31,8 | 31,8 | 31,8 | ||
| Distanční podložky pod představec | 2*5 | 2*5 | 2*5 | 2*5 | 2*5 | ||
| Šířka řídítek | 640 | 640 | 640 | 640 | 640 | ||
| Délka klik | 170 | 170 | 175 | 175 | 175 | ||
| 48 | 52 | 55 | 58 | 61 |
* Hodnoty změřené se zatížením jezdcem v standardní jízdní pozici (s lehce stlačenou odpruženou vidlicí/případně tlumičem)
** measured 100 mm ahead of bottom bracket, fork and rearshock not compressed (static)
* S cyklistou na palubě a lehce napruženými pružinovým kabelem (Standardní poloha jízdy)
