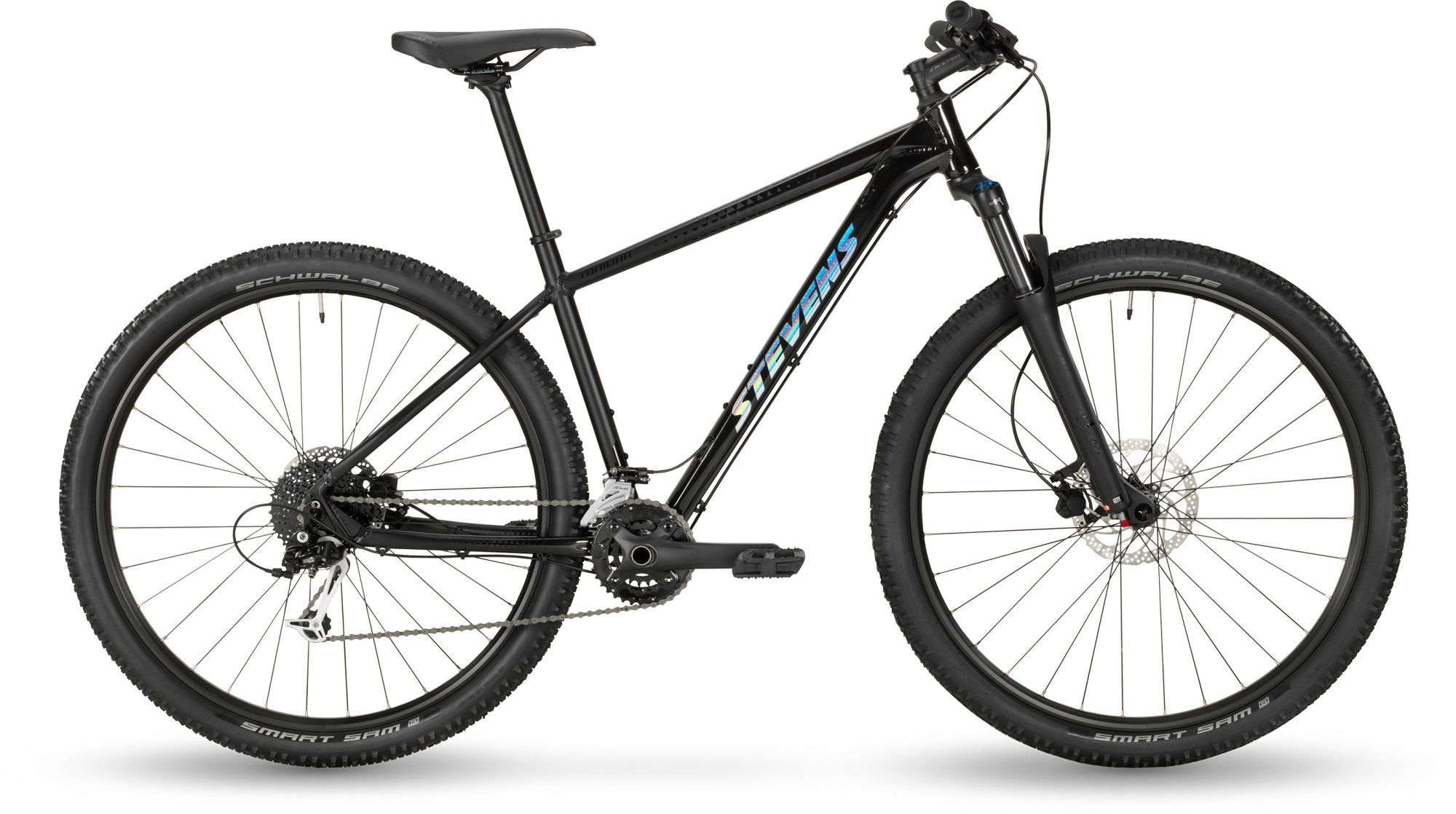

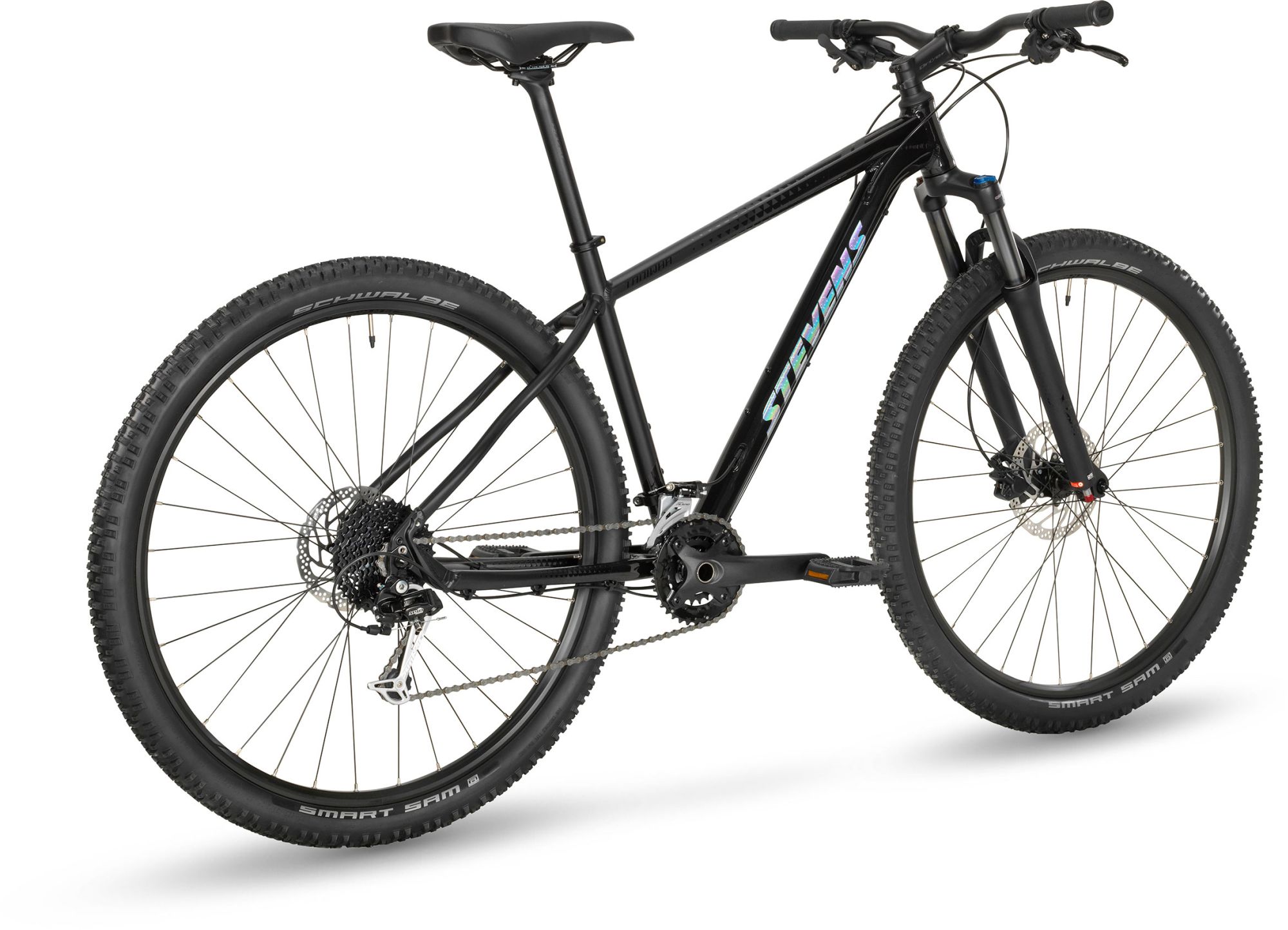

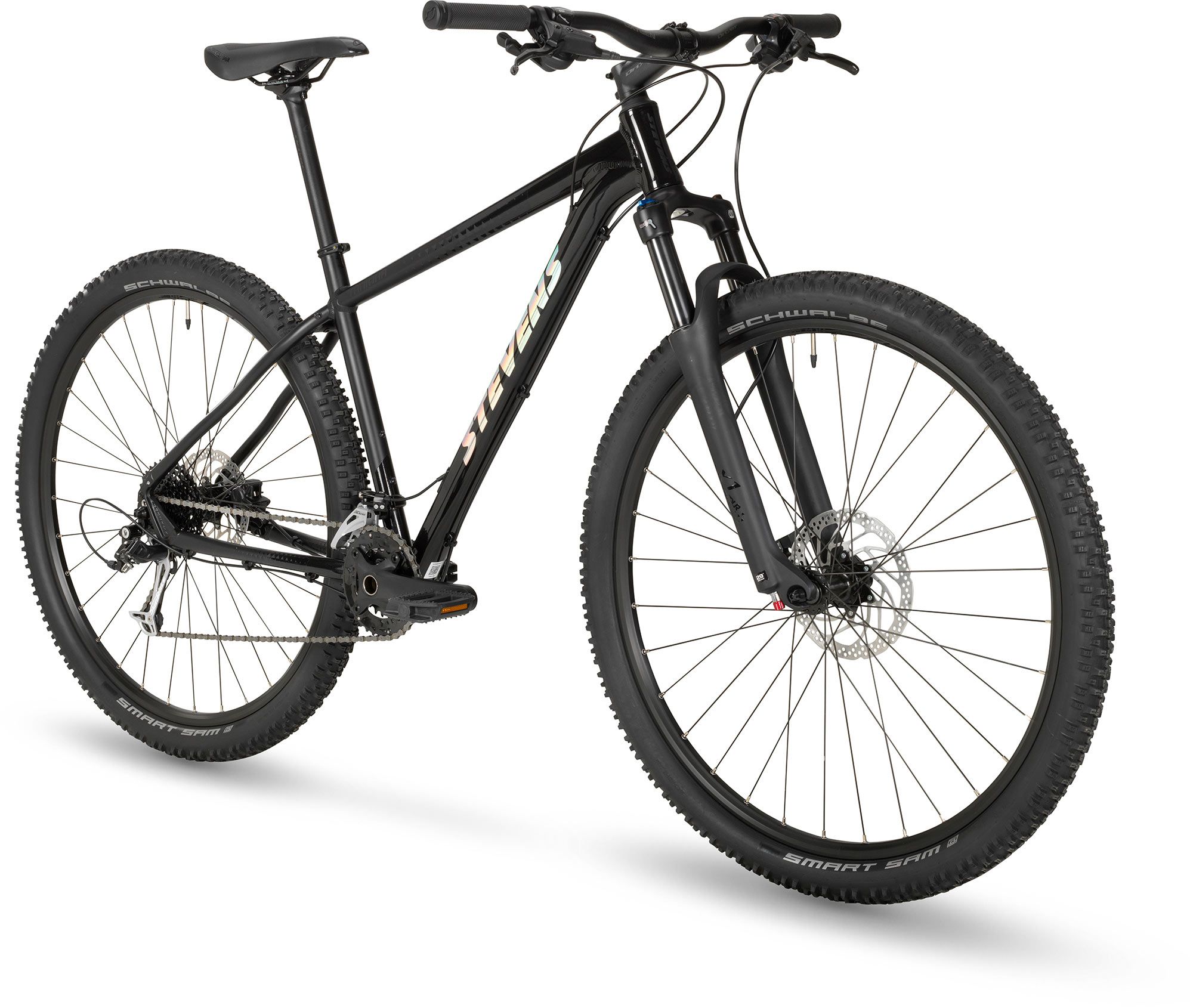

Popis STEVENS TANIWHA 29 ČERNÁ
CHASSIS
-
Rám - Aluminium 6061 DB
-
- O.L.D.: 135 mm
- Brake: IS disc
- BB: BSA 73 mm
- Front derailleur mount: clamp
- Cable routing: internal (shifting)/external (brake)
- Rack mounts
-
Přední vidlice - SR Suntour X1 LOR-R
-
- Travel: 100 mm
- Coil spring
- Lockout
- Steerer 1 1/8"
- O.L.D.: 100 mm
- Brake: postmount disc 6"
-
Hlavové složení - STEVENS AH 1 1/8"
-
- Upper bearing cup: ZS44/28.6
- Lower bearing cup: ZS44/30
-
Přední brzda - Tektro HD-T275
-
- Hydraulic disc brake
-
Zadní brzda
- Tektro HD-T275
-
- Hydraulic disc brake
-
Kotouč přední - Shimano SM-RT30
-
- Rotor size: 180 mm
- Center-Lock
-
Kotouč zadní
- Shimano SM-RT30
-
- Rotor size: 160 mm
- Center-Lock
POHON
-
Kliky - Oxygen Scorpo
-
- 36-22 T
- BB type: BSA 73 mm / 2-Piece
-
Přesmykač - Sunrace FDM966
-
- 2-speed
-
Přehazovačka - Sunrace RDM91
-
- 8/9-speed
- Total capacity: 40 T
-
Řetěz - Shimano CN-HG53
-
Kazeta - SunRace CSM98
-
- 9-speed
- Combination: 11-13-15-18-21-24-28-32-36 T
-
Pedály - MTB Flatpedal Reflex
KOLA
-
Zadní náboj - Shimano FH-TX505-8
-
- Axle: QR10x135 mm
-
Přední náboj
- Shimano HB-TX505
-
- Axle: QR9x100 mm
-
Ráfky - Oxygen RM-M19
-
- ETRTO: 27.5": 19 x 584 | 29": 19 x 622
-
Pláště - Schwalbe Smart Sam Active-Line
-
- Tire size: 27.5": 57-584 | 29": 57-622
- SBC compound
- KevlarGuard
COCKPIT
-
Řidítka - Oxygen Driver
-
- Width: 740 mm
- Backsweep: 9°
- Rise: 25 mm
- Clamp: 31.8 mm
-
Představec - Oxygen Driver
-
- Handlebar clamp: 31.8 mm
- Angle: 6°
-
Sedlo - Oxygen Raceline
-
Sedlovka - Oxygen Driver
-
- Length: 350 mm
- Diameter: 27.2 mm
- Insertion depth: min. 100 mm
-
Levá řadící páka - Sunrace DLM903
-
- 2-speed
-
Pravá řadící páka
- Sunrace DLM903
-
- 9-speed
-
Brzdové páky - Tektro HD-T275
-
- 3 finger
DATA
-
Hmotnost - 27.5" 14.4 kg | 29" 14.7 kg
-
Maximální zatížení
- 115 kg
-
Barva - Ice Green Black | Stealth Black
-
Velikost - 27.5" - 14", 16" | 29" - 18", 20", 22", 24"
| Velikost rámu (") | 14 | 16 | 18 | 20 | 22 | 24 | Způsob měření | |
|---|---|---|---|---|---|---|---|---|
| Laufraddurchmesser vorne | 584 | 584 | 622 | 622 | 622 | 622 | ||
| Laufraddurchmesser hinten | 584 | 584 | 622 | 622 | 622 | 622 | ||
| Délka sedlové trubky | A1 | 579 | 584 | 633 | 642 | 656 | 676 | nominální |
| Délka sedlové trubky | A2 | 355 | 406 | 457 | 508 | 558 | 609 | od středu šlapání k hornímu okraji sedlové trubky |
| Délka sedlové trubky | A3 | 316 | 366 | 397 | 446 | 495 | 545 | od středu šlapání k napojení horní rámové trubky na sedlovou trubku |
| Délka horní rámové trubky | B | 535 | 550 | 575 | 591 | 611 | 619 | |
| Efektivní délka horní rámové trubky | C | 540 | 565 | 595 | 615 | 635 | 640 | od středu hlavové trubky do středu sedlovky/sedlové trubky |
| Úhel hlavové trubky (°) | D | 69 | 69 | 70 | 70 | 70 | 70 | |
| Úhel sedlové trubky (°) | E | 74,5 | 74,5 | 73,5 | 73,5 | 73,5 | 73,5 | |
| Rozvor | F | 1057 | 1083 | 1104 | 1125 | 1145 | 1152 | |
| Délka řetězové vzpěry | G | 435 | 435 | 450 | 450 | 450 | 450 | |
| Výška hlavové trubky | H | 90 | 95 | 100 | 110 | 125 | 145 | |
| Vzdálenost středu od nábojů | I | 50 | 50 | 70 | 70 | 70 | 70 | vzdálenost náboje* |
| Výška středu od země | K | 301 | 301 | 301 | 301 | 301 | 301 | vzdálenost osy šlapacího středu od země* |
| Předsazení vidlice | L | 42 | 42 | 46 | 46 | 46 | 46 | |
| Vertikální rozdíl nejvyšší a nejnižší části rámu - sloping | M | 249 | 207 | 222 | 185 | 156 | 123 | Rozdíl sklonu horní rámové trubky od vodorovné osy kola |
| Poloměr kola vpředu | N1 | 354 | 354 | 373,5 | 373,5 | 373,5 | 373,5 | bereift |
| Poloměr kola za | N2 | 354 | 354 | 373,5 | 373,5 | 373,5 | 373,5 | bereift |
| Výška nejnižší části rámu | O | 700 | 730 | 768 | 802 | 835 | 873 | od horní rámové trubky k zemi** |
| Oberrohrhöhe | O1 | 349 | 379 | 397 | 431 | 464 | 502 | * |
| Výška vidlice | P | 467 | 467 | 486 | 486 | 486 | 486 | od středu náboje ke konusu hlavového složení, včetně konusu* |
| Odstup mezi osou pedálu a předním kolem | Q | 627 | 652 | 663 | 684 | 705 | 710 | |
| Nominální dosah - Reach | R | 384 | 409 | 416 | 432 | 448 | 447 | Od středu řízení do středu horní rámové trubky horizontálně |
| Nominální výška - Stack | S | 558 | 562 | 608 | 617 | 632 | 650 | Od středu šlapání do středu horní rámové trubky vertikálně |
| Výška/Dosah (Stack/Reach) (1:x) | 1,45 | 1,37 | 1,46 | 1,43 | 1,41 | 1,45 | Poměr Výška/Dosah | |
| Průměr sedlovky | 27,2 | 27,2 | 27,2 | 27,2 | 27,2 | 27,2 | ||
| Délka představce | 70 | 70 | 90 | 110 | 120 | 120 | střed-střed | |
| Úhel představce (°) | 6 | 6 | 6 | 6 | 6 | 6 | ||
| Průměr řídítek | 31,8 | 31,8 | 31,8 | 31,8 | 31,8 | 31,8 | ||
| Distanční podložky pod představec | 3*5 | 3*5 | 3*5 | 3*5 | 3*5 | 3*5 | ||
| Šířka řídítek | 740 | 740 | 740 | 740 | 740 | 740 | ||
| Délka klik | 170 | 170 | 170 | 170 | 170 | 170 | ||
| 14 | 16 | 18 | 20 | 22 | 24 |
* Hodnoty změřené se zatížením jezdcem v standardní jízdní pozici (s lehce stlačenou odpruženou vidlicí/případně tlumičem)
** measured 100 mm ahead of bottom bracket, fork and rearshock not compressed (static)
* S cyklistou na palubě a lehce napruženými pružinovým kabelem (Standardní poloha jízdy)
