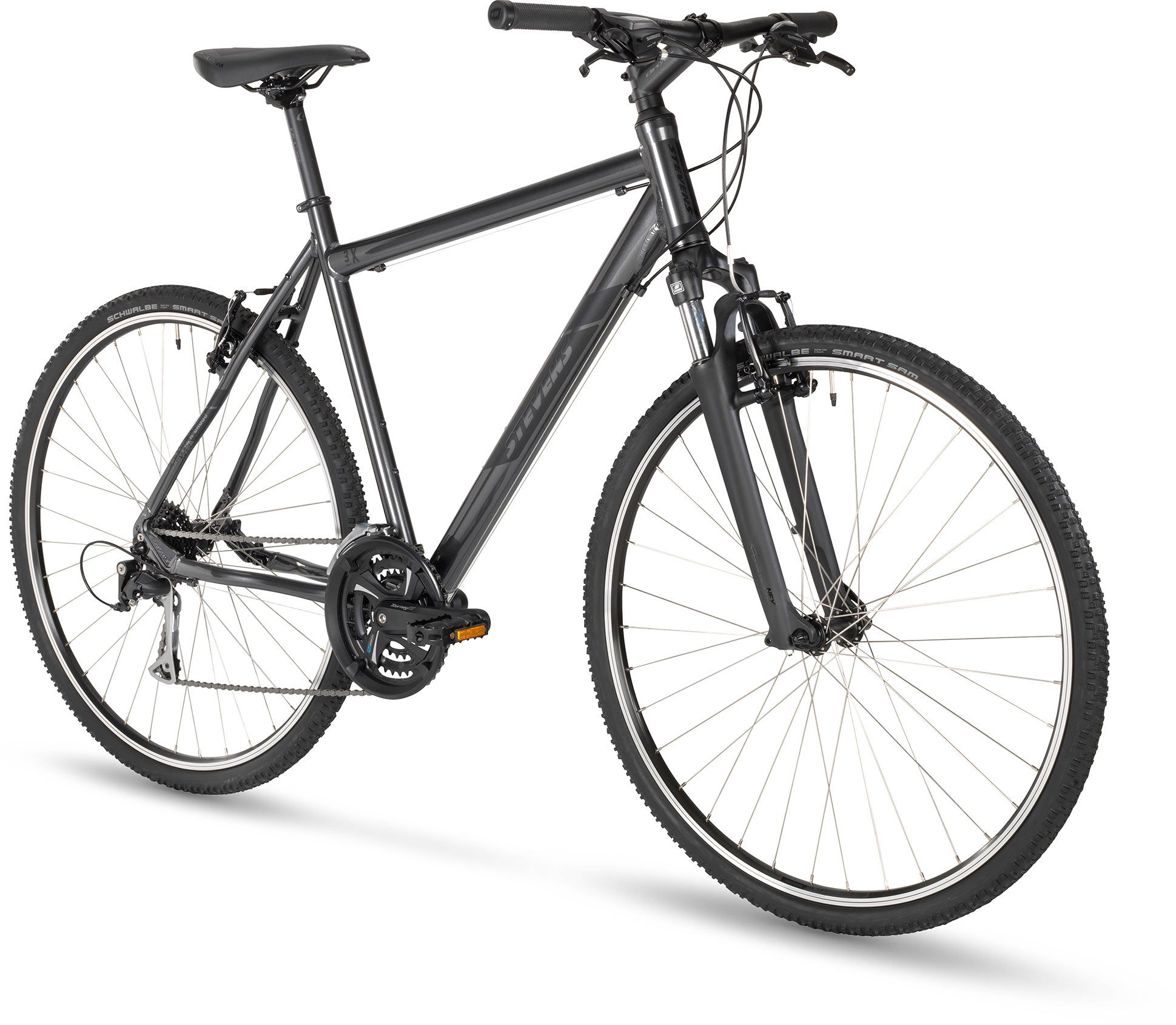

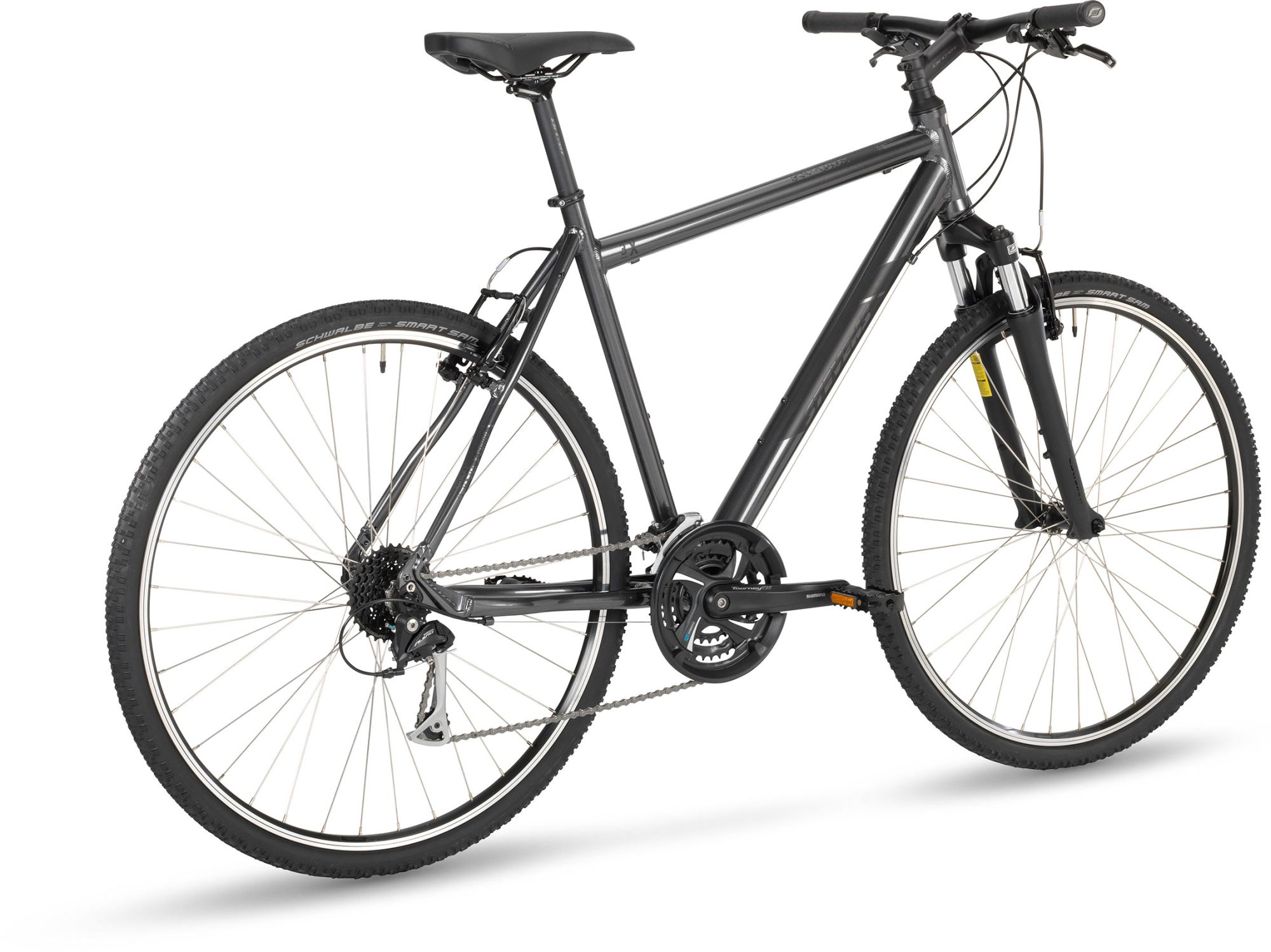

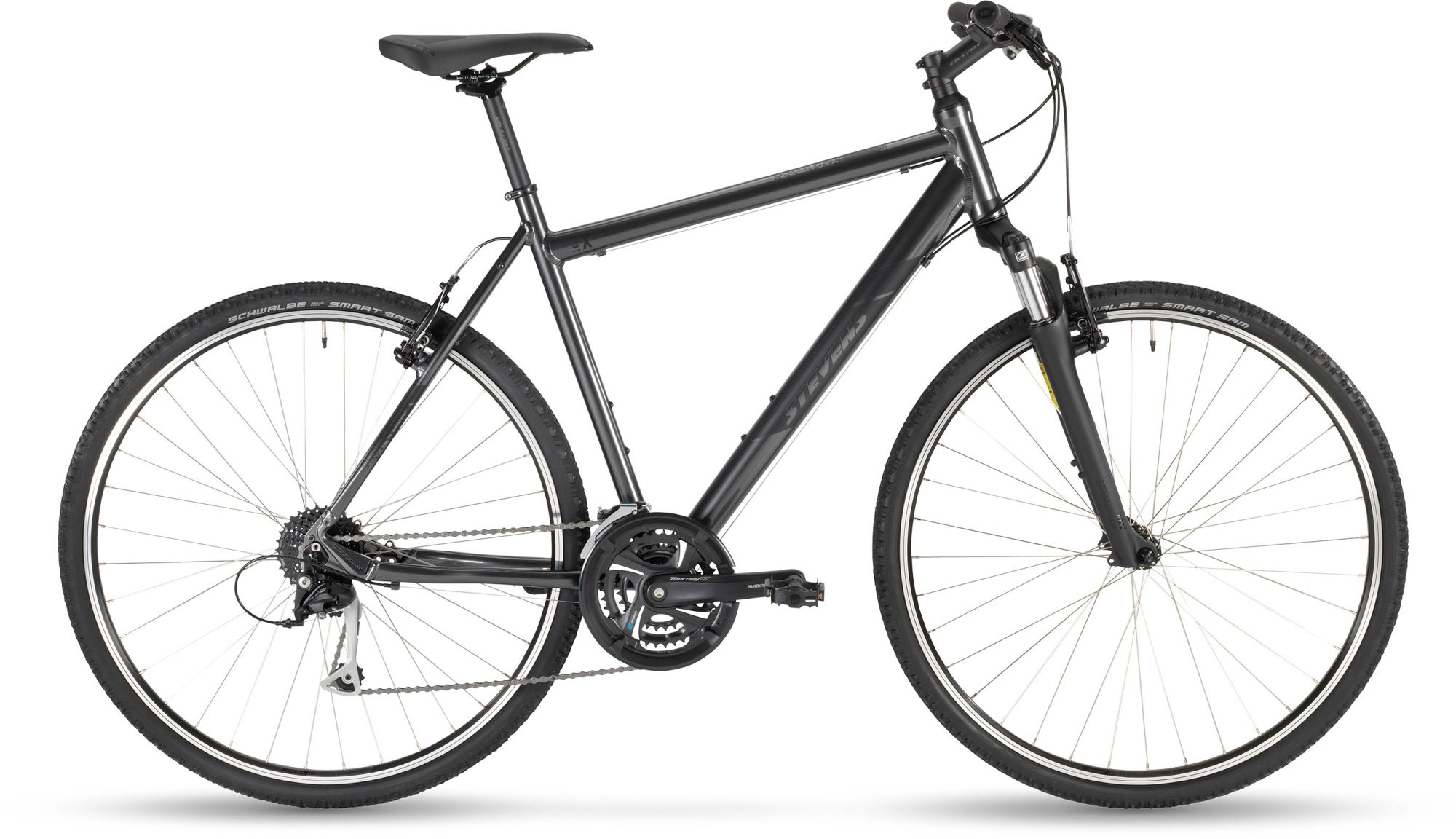

Popis STEVENS 3X GEN.1 GENT ŠEDÁ
CHASSIS
-
Rám - Aluminium 6061
-
- O.L.D.: 135 mm
- Brake: cantilever
- BB: BSA 73 mm
- Front derailleur mount: clamp
- Cable routing: external
- Fender + rack mounts
-
Přední vidlice - SR Suntour NEX-P
-
- Travel: 63 mm
- Coil spring
- Steerer 1 1/8"
- O.L.D.: 100 mm
- Brake: cantilever
-
Hlavové složení - STEVENS MTB 1 1/8"
-
- Upper bearing cup: ZS44/28.6
- Lower bearing cup: ZS44/30
-
Přední brzda - Tektro STB-01
-
- V-Brake
-
Zadní brzda
- Tektro STB-01
-
- V-Brake
POHON
-
Kliky - Shimano Tourney
-
- FC-TX801
- 48-38-28 T
- BB type: BSA 73mm / 2-Piece
-
Přesmykač - Shimano Altus
-
- FD-M310-M6
- 3-speed
-
Přehazovačka - Shimano Alivio Trekking
-
- RD-T4000-SGS
- 8/9-speed
- Total capacity: 45 T
-
Řetěz - KMC Z8.3
-
Kazeta - Shimano CS-HG31
-
- 8-speed
- Combination: 11-13-15-17-20-23-26-30 T
-
Pedály - MTB Alu Flatpedal Reflex
KOLA
-
Zadní náboj - Shimano FH-T3000
-
- Axle: QR10x135 mm
-
Přední náboj
- Shimano HB-T3000
-
- Axle: QR9x100 mm
-
Ráfky - Oxygen COMP A17
-
- ETRTO: 17 x 622
-
Pláště - Schwalbe Smart Sam Active-Line
-
- Tire size: 42-622
- SBC compound
- KevlarGuard
COCKPIT
-
Řidítka - Oxygen Driver
-
- Width: 640 mm
- Backsweep: 9°
- Rise: 12 mm
- Clamp: 31.8 mm
-
Představec - Oxygen Driver
-
- Handlebar clamp: 31.8 mm
- Angle: 17°
-
Sedlo - Oxygen Raceline
-
Sedlovka - Oxygen Aluminium
-
- Length: 250 mm
- Diameter: 27.2 mm
- Insertion depth: min. 80 mm
-
Levá řadící/brzdová páka - Shimano ST-EF500
-
- 3-speed
- 2 finger
-
Pravá řadící/brzdová páka
- Shimano ST-EF500
-
- 8-speed
- 2 finger
DATA
-
Hmotnost - 13.5 kg
-
Maximální zatížení
- 130 kg
-
Barva - Phantom Grey
-
Velikost - G 48, 52, 55, 58, 61 cm
| Velikost rámu (cm) | 48 | 52 | 55 | 58 | 61 | Způsob měření | |
|---|---|---|---|---|---|---|---|
| Laufraddurchmesser vorne | 622 | 622 | 622 | 622 | 622 | ||
| Laufraddurchmesser hinten | 622 | 622 | 622 | 622 | 622 | ||
| Délka sedlové trubky | A1 | 591 | 624 | 646 | 670 | 690 | nominální |
| Délka sedlové trubky | A2 | 485 | 520 | 550 | 580 | 610 | od středu šlapání k hornímu okraji sedlové trubky |
| Délka sedlové trubky | A3 | 423 | 458 | 488 | 517 | 548 | od středu šlapání k napojení horní rámové trubky na sedlovou trubku |
| Délka horní rámové trubky | B | 544 | 549 | 566 | 581 | 590 | |
| Efektivní délka horní rámové trubky | C | 568 | 576 | 592 | 608 | 616 | od středu hlavové trubky do středu sedlovky/sedlové trubky |
| Úhel hlavové trubky (°) | D | 70,5 | 71 | 71,5 | 72 | 72 | |
| Úhel sedlové trubky (°) | E | 73 | 72,5 | 72,5 | 72 | 72 | |
| Rozvor | F | 1054 | 1052 | 1064 | 1069 | 1077 | |
| Délka řetězové vzpěry | G | 445 | 445 | 445 | 445 | 445 | |
| Výška hlavové trubky | H | 100 | 130 | 150 | 170 | 190 | |
| Vzdálenost středu od nábojů | I | 55 | 55 | 55 | 55 | 55 | vzdálenost náboje* |
| Výška středu od země | K | 295 | 295 | 295 | 295 | 295 | vzdálenost osy šlapacího středu od země* |
| Předsazení vidlice | L | 40 | 40 | 40 | 40 | 40 | |
| Vertikální rozdíl nejvyšší a nejnižší části rámu - sloping | M | 160 | 158 | 151 | 145 | 135 | Rozdíl sklonu horní rámové trubky od vodorovné osy kola |
| Poloměr kola vpředu | N1 | 355,5 | 355,5 | 355,5 | 355,5 | 355,5 | bereift |
| Poloměr kola za | N2 | 355,5 | 355,5 | 355,5 | 355,5 | 355,5 | bereift |
| Výška nejnižší části rámu | O | 762 | 796 | 817 | 842 | 867 | od horní rámové trubky k zemi** |
| Oberrohrhöhe | O1 | 412 | 446 | 467 | 492 | 517 | * |
| Výška vidlice | P | 455 | 455 | 455 | 455 | 455 | od středu náboje ke konusu hlavového složení, včetně konusu* |
| Odstup mezi osou pedálu a předním kolem | Q | 620 | 618 | 629 | 635 | 642 | |
| Nominální dosah - Reach | R | 394 | 387 | 397 | 401 | 400 | Od středu řízení do středu horní rámové trubky horizontálně |
| Nominální výška - Stack | S | 565 | 595 | 616 | 637 | 656 | Od středu šlapání do středu horní rámové trubky vertikálně |
| Výška/Dosah (Stack/Reach) (1:x) | 1,43 | 1,54 | 1,55 | 1,59 | 1,64 | Poměr Výška/Dosah | |
| Průměr sedlovky | 27,2 | 27,2 | 27,2 | 27,2 | 27,2 | ||
| Délka představce | 80 | 100 | 100 | 110 | 120 | střed-střed | |
| Úhel představce (°) | 17 | 17 | 17 | 17 | 17 | ||
| Průměr řídítek | 31,8 | 31,8 | 31,8 | 31,8 | 31,8 | ||
| Distanční podložky pod představec | 2*5 | 2*5 | 2*5 | 2*5 | 2*5 | ||
| Šířka řídítek | 640 | 640 | 640 | 640 | 640 | ||
| Délka klik | 170 | 170 | 175 | 175 | 175 | ||
| 48 | 52 | 55 | 58 | 61 |
* Hodnoty změřené se zatížením jezdcem v standardní jízdní pozici (s lehce stlačenou odpruženou vidlicí/případně tlumičem)
** measured 100 mm ahead of bottom bracket, fork and rearshock not compressed (static)
* S cyklistou na palubě a lehce napruženými pružinovým kabelem (Standardní poloha jízdy)
